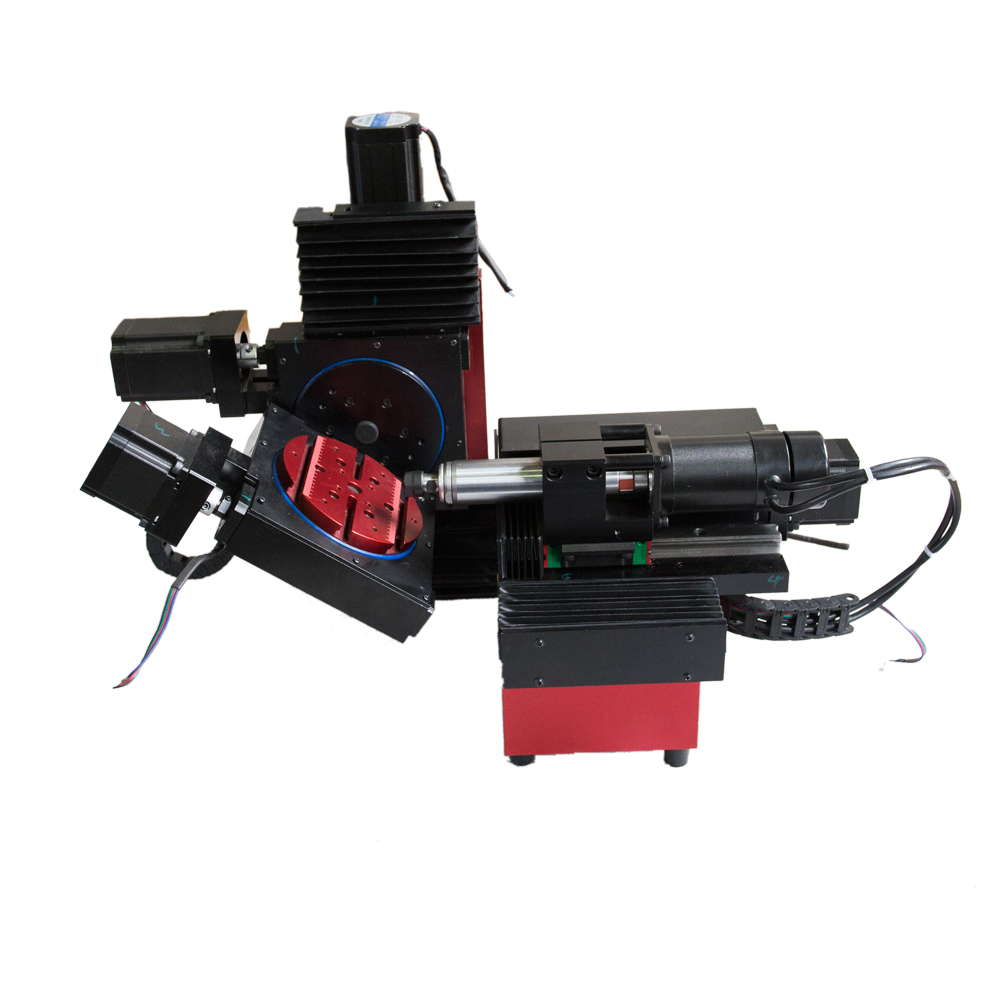

桌面级小5轴雕铣机床

1

桌面级小5轴雕刻机是为数控机床爱好者打造的一款5轴DIY雕刻机专机，该机的特点售价低仅有18000元，同时开发了5轴的后处理程序，使爱好者可以轻松使用后处理解决5轴机床的刀

路问题。同时解决各大高等院校五轴数控教学存在的难题，上机实习变得简单，不在担心损毁教学5轴机床，增加了学生的实践经验，几百万的五轴机床只对熟悉操作流程和工艺都的人开放，

这造成五轴数控相关人才的稀缺。我们提供一种桌面式五轴具备优良五轴产品特性，真正完全实现五轴联动功能，操作者实操再也不担心操作失误造成的重大损失。

可以尽情用桌面五轴机床练习带来的相关技能，进而创造更多有创意的产品。如果您有5轴雕刻机数控铣床方面问题可以与我们（www.jnzrkj.com济南正日）一起探讨。

桌面小5轴机雕铣机床配置表
项目	参数	图片
行程XYZ	120*150*95
旋转轴B/C	360°/±110°
线轨	12mm（上银）
丝杆	C3 1204滚珠丝杆C3
机体材料	6061铝，热处理
电主轴	36V 600W无刷电机(Φ52)
主轴转速	0-24000r/min
主轴频率	0-400Hz
主轴夹具	ER11(0∽7mm)
加工适合材质	塑料、木材、铜、金、铝、银、蜡
旋转轴结构	精密磨制蜗杆涡轮
旋转轴减速比	1∶50
控制方案	MACH3 USB 5轴控制系统
手轮	选配
丝杆座	Ek角接触丝杆座 p4
定位精度	0.015/100mm
重复定位精度	0.01/100mm
驱动板	40V 4A电流5轴集成板
电源	36V 700W
夹具	T槽活动自定心夹具
防护	整机风琴防尘，旋转台油封防尘防油
加工行程（mm)	3轴120*150*95
加工行程（mm)	5轴120*120*85
外形尺寸（长宽高mm)	445*310*365
总重量	25kg
备注：

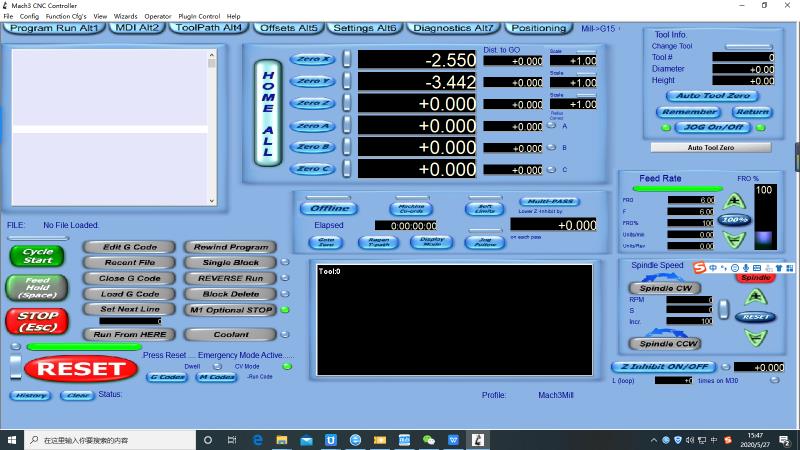

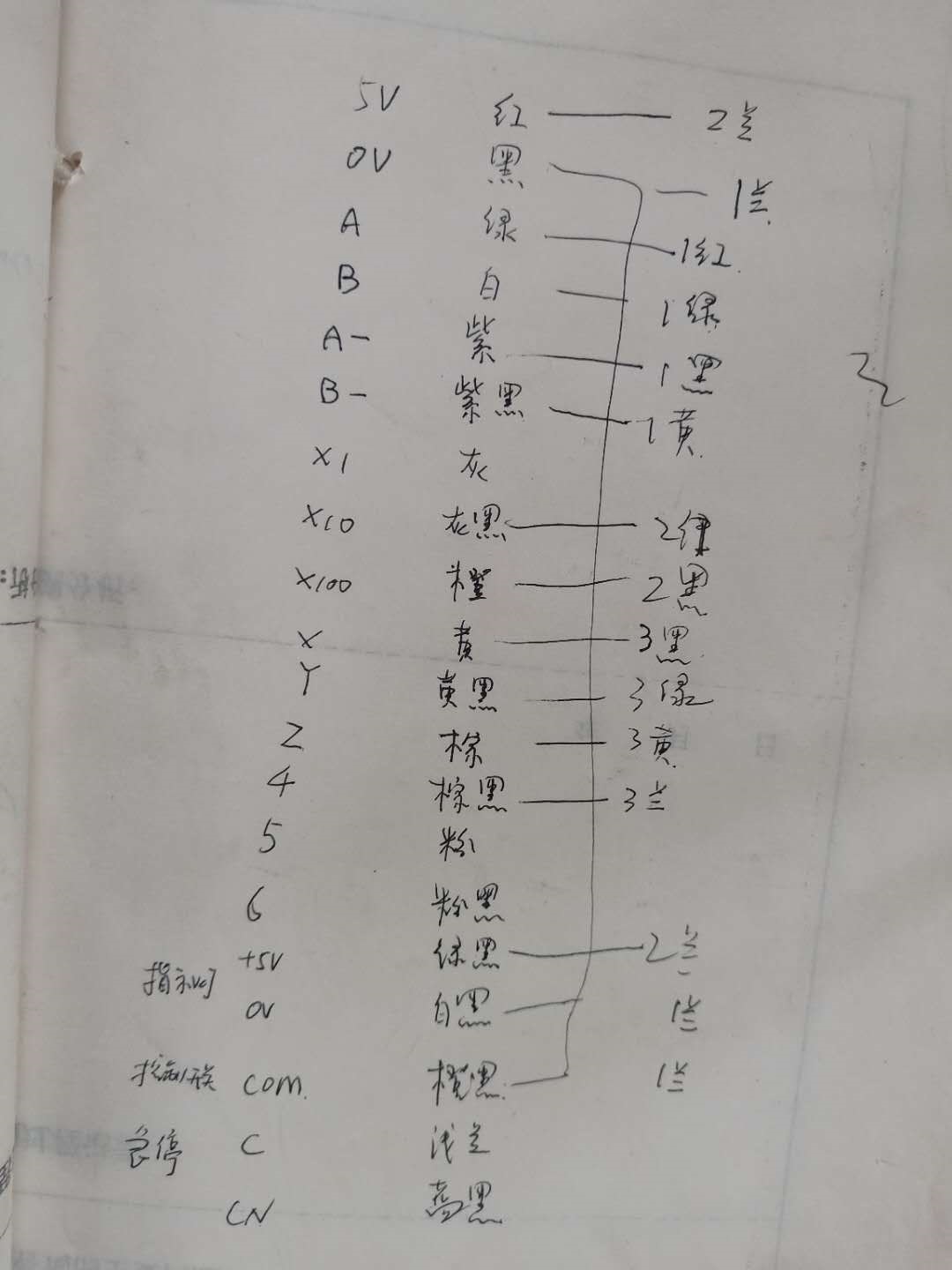

以上附手轮接线图，小五轴系统界面。咨询电话：18678813471
