没有电器的540/500雕铣机机床光机机架机身

产品类别:雕铣机光机点击:

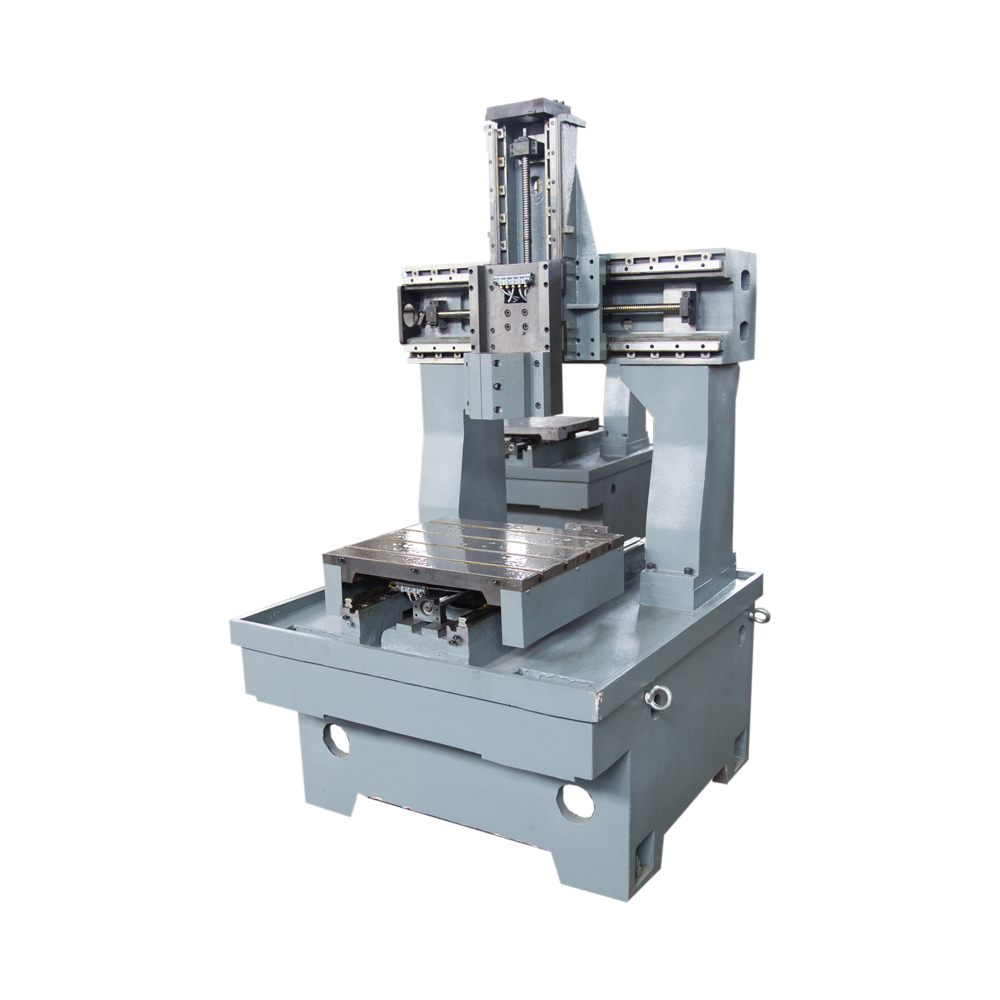

540/500雕铣机机床机架光机介绍

    雕铣机光机(英文:  milling machine frame)顾名思义,是雕铣机的基本的机械部分没有任何电器。540/500雕铣机光机由灰铁铸件构成。机床由床身、工作台、龙门、线轨、研磨滚珠丝杆等主体部分构成机床的机械部分,不包括液压传动部件、气动部件、电机和电气部件,及数控系统等部件。光机已经需完成机床的加工,装配、检验、油漆,装配后提供给机床整机生产企业。机床的三轴精度已安装调试合格。540雕铣机光机适合制造中小型雕铣机、数控钻、自动化生产线等机床产品是机床厂和工业自动化厂家的选购产品。

济南正日540/500雕铣机机床机架的光机主要特点:

1、机床由灰铁铸件铸造,重量大,加工精度高。

2. 公司的经典机器,研磨C3丝杆,台制“银泰PMI”或上银HIWIN"H级线轨

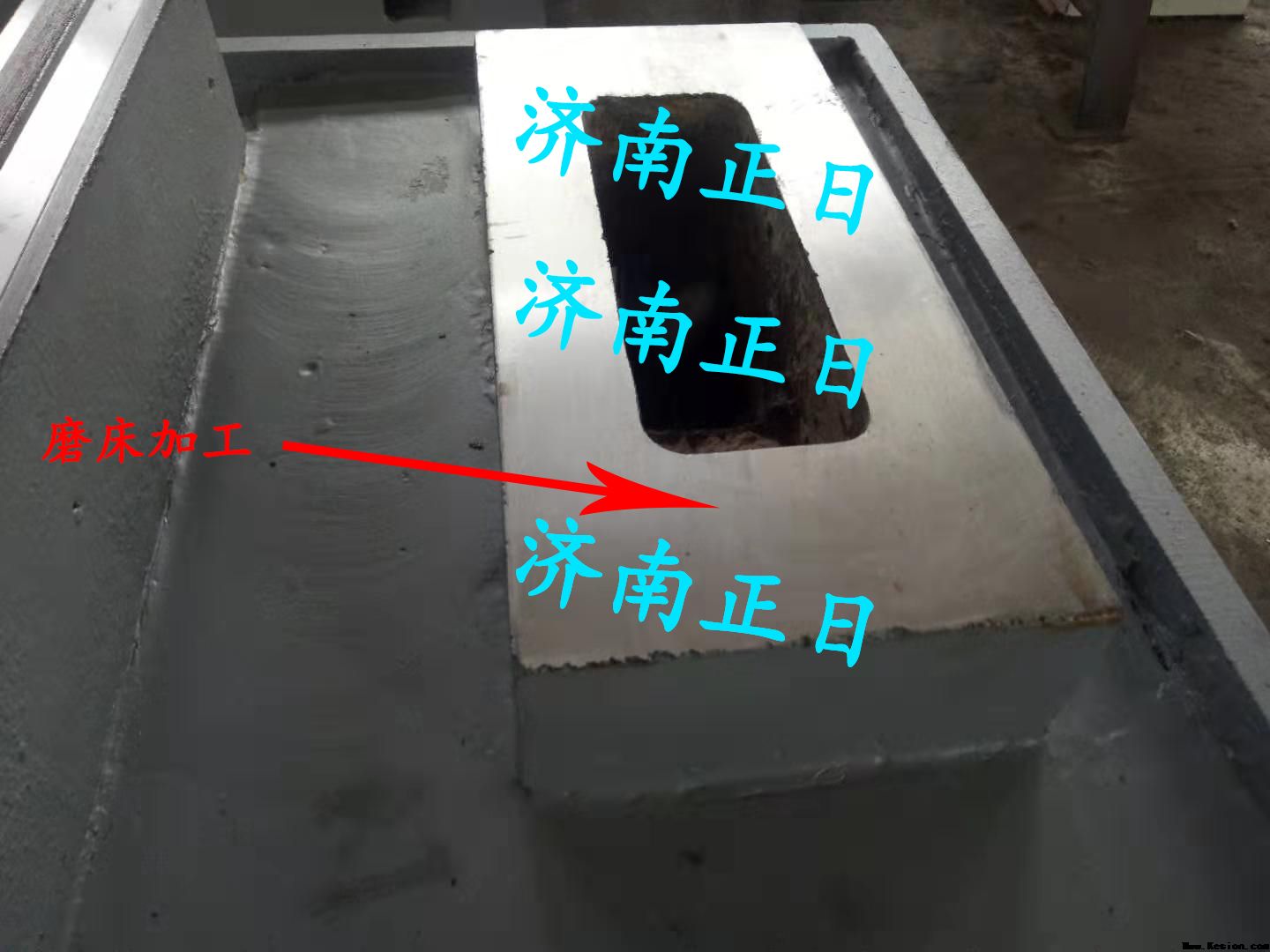

3.机械性能。导轨面床身由大型磨床加工。

4、可装高速主轴,加工手机屏幕

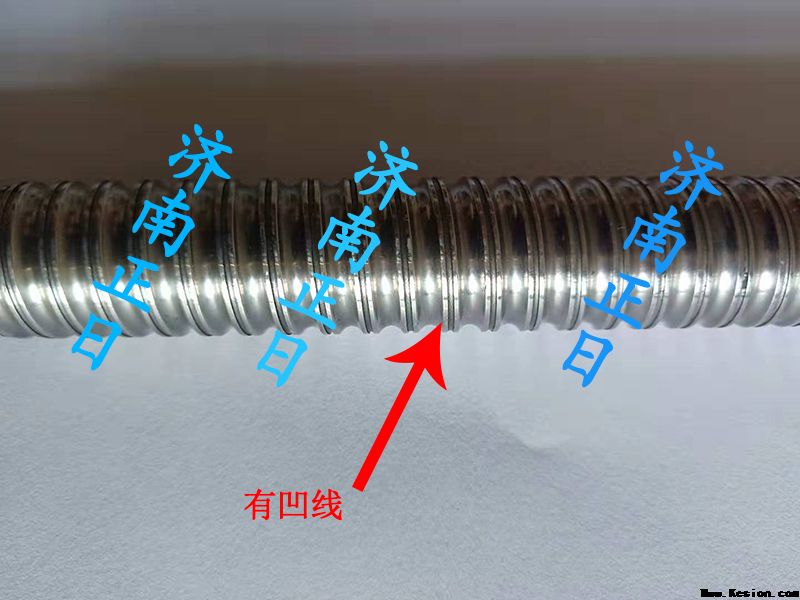

上图带凹线的是普通轧制丝杆,这种丝杆价格低,精度不适合精雕机使用。通过下面的研磨丝杆相信读者可以明白。

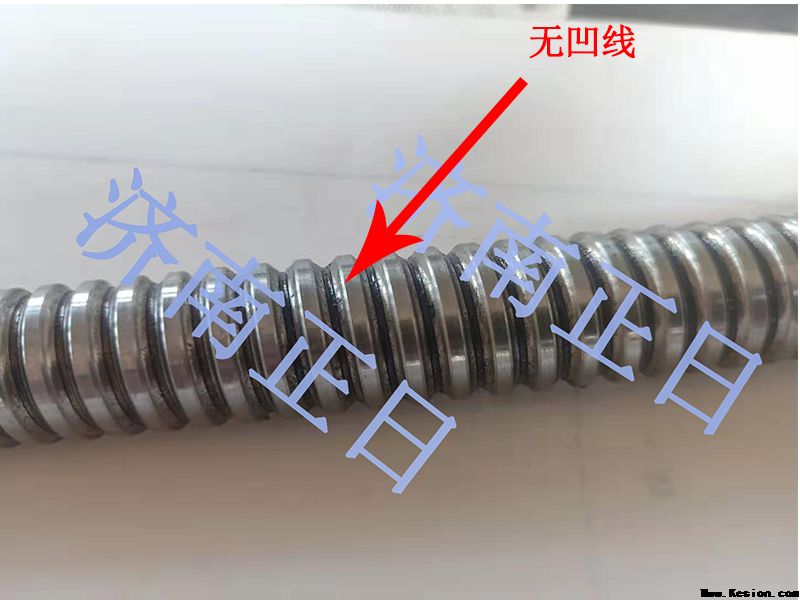

济南正日采用的优质研磨丝杆

 床身光机制作工艺要求严谨,质量稳定。

   1、铸铁床身,稳定,精度高。是为机床厂和自动化厂适合的一款机床母机。

  2、能加工铝合金、铜、硬质合金,且精度高。

  3、半封闭钣金护罩,配一体机数控系统,机床美观。

  4、自己加工生产,质量可以控制好。售价低

   5 紫铜电极加工,石墨电极加工

   铝合金加工、鞋模制造,钟表眼境行业加工生产的一款经济型的雕铣机。


540/500雕铣机机身机架光机参数

DX-540/500 配置参数

行程X×Y×Z

500×400×245

备注:

工作台尺寸

500×440

标淮配件:

工作台最大负重

100KG

1地脚座4个

伺服电机

750瓦电机座

2、X轴风琴护罩,Y轴钢板护罩

系统


3、电机安装座

手轮



主轴夹头(直径)

¢80主轴安装座


主轴转速



最大移动速度



最快加工速度



重复定位精度

0.01 mm/300 mm


定位精度

0.015 mm/300 mm


数控系统分辨率

0.001 mm


主轴端到工作台最小距离

2mm


主轴端到工作台最大距离

240mm


润滑系统



T型槽数量

4


丝杆规格

启尖C3级2005研磨丝杆


三轴线轨

台湾“银泰PMI”或上银H级20线轨


轴承

台湾 P4级丝杆轴承


外包板金



总重

1100KG


机床外形尺寸(长×宽×高)

930×930×1600 (mm)






我们的优势:

1.实体认证工厂。

2.机床从设计到生产加工装配,都是自己完成。

3.成本低,自己加工质量和工期可以控制。

4.可以非标定做

5、拥有研发人员和30年的电火花机床

  和雕铣机机床从业经验,15年研发积累,源头技术支持。

6.质量稳定,价格有竞争力。

售后服务:

1、质保一年,一年内免费邮寄有质量问题的部件。

2、质保期内和质保期外可上门服务。

3、可提供CNC加工培训服务.
