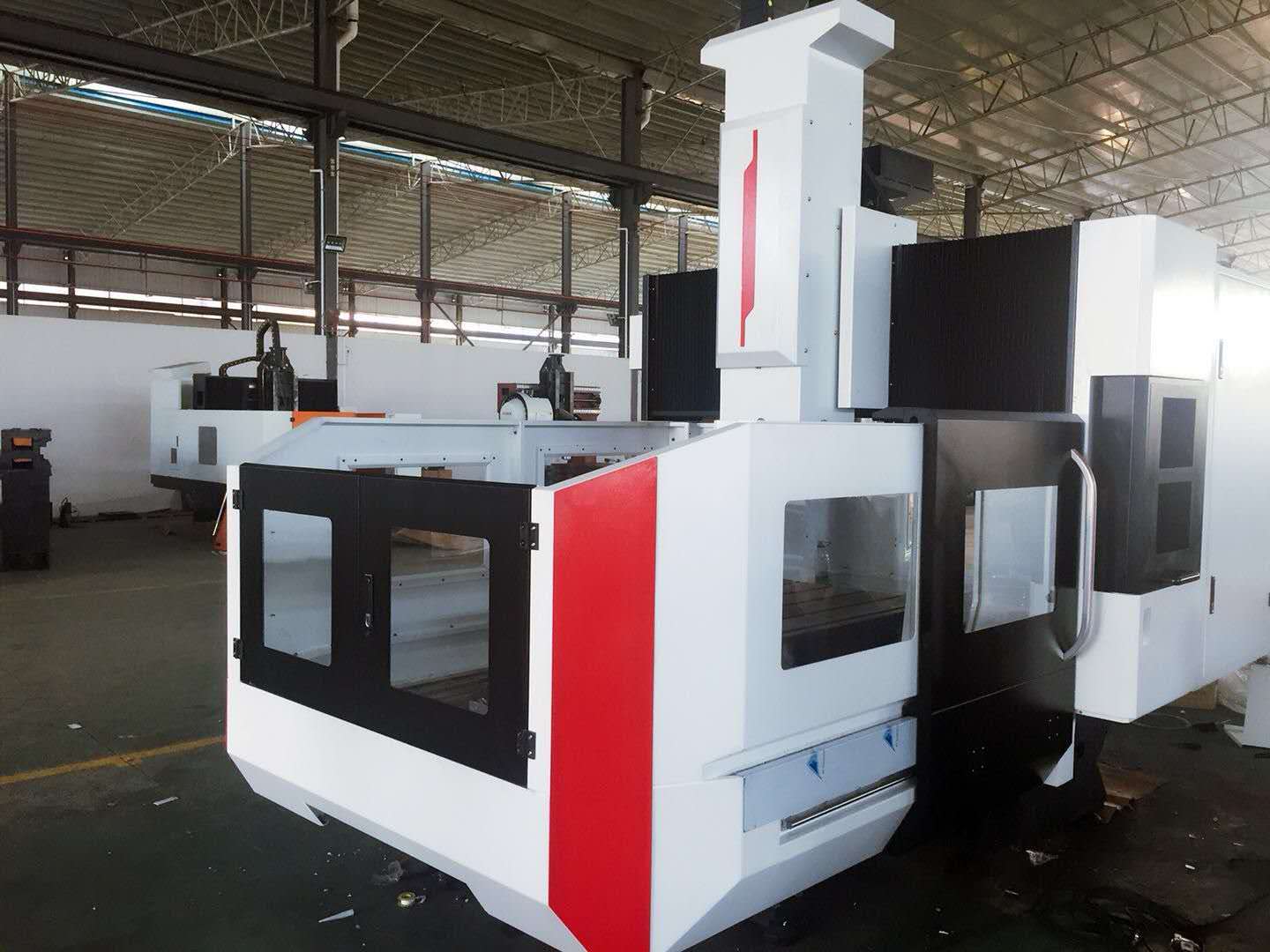

小型铝型材加工中心
- 产品说明
A.产品技术规格 | 高速龙门 | |||
1 | 型号 | 单位 | ZR1011 | |
2 | XYZ行程 | MM | 1100*1000*500 | |
3 | 主轴鼻端至工作台距离 | MM | 50-550 | |
4 | 龙门宽度 | MM | 1100 | |
5 | 工作台尺寸 | MM | 1000*1000 | |
6 | 主轴夹头(直径) | MM | 120-150 | |
7 | 工作台载重 | KG | 500 | |
8 | 丝杆螺距 | MM | 10 | |
9 | T型槽数量 | 条 | 9 | |
10 | 三轴电机(XYZ) | KW | 2.2.3 | |
11 | 三轴线轨规格(XYZ) | 35 | ||
12 | 三轴丝杆规格(XYZ) | 40 | ||
13 | 外形尺寸(长宽高) | 3.4*2*2.6 | ||
14 | 光机重量(约) | T | 6.5 | |
B.标准配置 | 高速龙门选配 | |||
1 | 三轴采用台制'银泰PMI'或'上银HIWIN'C3级滚珠丝杆 | 1、BT40-24T刀臂式刀库(德速、冈田) | ||
2 | 三轴采用台制“银泰PMI”或上银HIWIN"H级或P级线轨 | 2、BT40-150/12000RPM直联式主轴(台制) | ||
3 | 三轴采用日产NSK P4级轴承 | 3、 150-HSKA63-15000RPM直联式主轴 | ||
4 | 容积式注油器(河谷/宝腾) | 5、X轴风琴护罩,Y轴钢板护罩6.联轴器(台制) |
