650雕铣机
- 产品说明

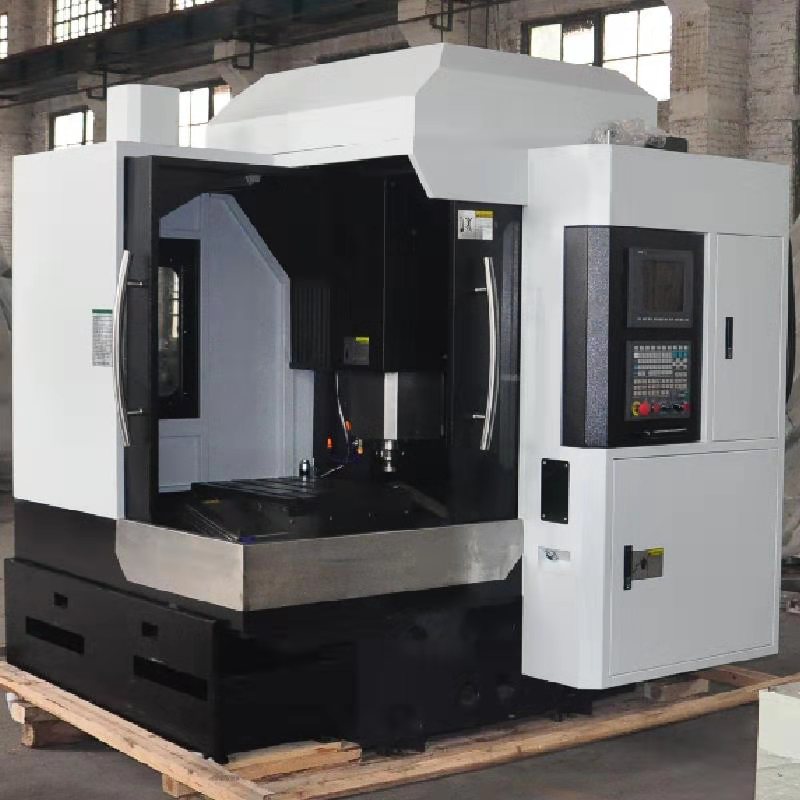

650雕铣机 产品介绍
650 雕铣机是针对注塑模、冷冲模、模具紫铜电极,铝合金加工、硬质合金加工、鞋模制造,钟表眼境行业加工生产的一款高精度雕铣机。
整机结构采用灰铁全部铸造结构,两次退火消除应力,机床加强筋科学,确保无变形。增加箱形结构底部的宽度,特别是在进行高速切削时,稳定性好。超强的刚性,加工精度高、切削速度快等功能特点。三轴采用台湾制'银泰PMI'或'上银HIWIN'C3级滚珠丝杆,三轴采用台制“银泰PMI”或上银HIWIN"H级或P级线轨,
三轴采用日产NSK P4级轴承。三轴的精度都在在0.008mm以内。
650加工精度高,加工速度快,加工光洁度好,广泛用于模具制造、
硬质合金加工、五金产品的加工中。
DX-650 配 置 单(全罩整机) | ||
行程X×Y×Z | 500×600×280 | 备注: |
工作台尺寸 | 500×600 | 标淮配件: |
工作台最大负重 | 400KG | 1、地脚座4个 |
伺服电机 | 台达850W | 2、台钳一个 |
系统 | 台达300 | 3.ER32夹具Ø3.175 ,Ø4,Ø6,Ø8, |
手轮 | 台达 | 4、主轴油冷机 |
主轴夹头(直径) | ¢125荣华主轴5.5KW | |
主轴转速 | 24000 | |
最大移动速度 | 15米∕秒 | |
最快加工速度 | 10米∕秒 | |
重复定位精度 | 0.005 mm/300 mm | |
定位精度 | 0.008 mm/300 mm | |
数控系统分辨率 | 0.001 mm | |
主轴端到工作台最小距离 | 190mm | |
主轴端到工作台最大距离 | 470mm | |
润滑系统 | 电动润滑 | |
T型槽数量 | 5条 | |
丝杆规格 | 三轴采用台制'银泰PMI'或''C3级3205滚珠丝杆 | |
三轴线轨 | 台湾“银泰PMI”或上银H级P级30*30*25线轨 | |
轴承 | 三轴采用日产NSK P4级轴承 | |
外包板金 | 全封闭式 | |
总重 | 2800KG | |
机床外形尺寸(长×宽×高) | 2300×19000×2400 (mm) |
